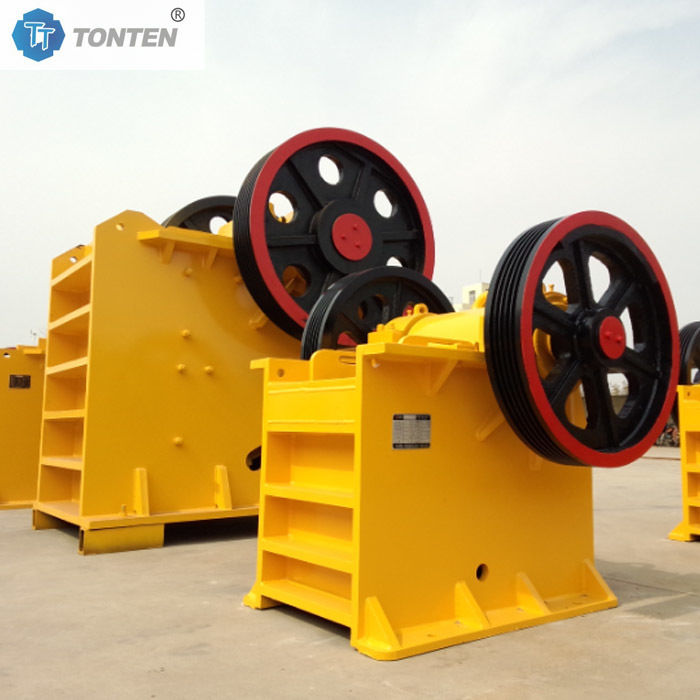

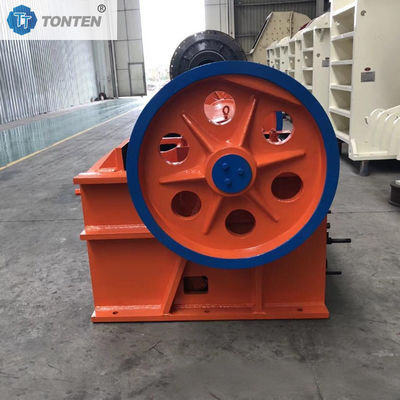

Máquina de trituración de mandíbulas de granito de mineral de hierro

Trituradora de mandíbula de mineral de hierro, granito, ganga de carbón, trituradora de mandíbula de ladrillo

Introducción:
La trituradora de mandíbula PE-500×750 es una máquina de trituración gruesa de tamaño mediano, clásica y popular, utilizada en industrias como la minería, materiales de construcción, infraestructura y metalurgia. Su nomenclatura de modelo sigue los estándares de la industria: "PE" significa trituradora de mandíbula, "500" indica que el ancho de la entrada de la cámara de trituración es de 500 mm, y "750" indica que su longitud es de 750 mm. Con su estructura robusta, funcionamiento fiable, fácil mantenimiento y excelente rentabilidad, esta trituradora de mandíbula se ha convertido en un paso de trituración inicial indispensable en muchas líneas de producción de piedra y plantas de procesamiento de minerales. La PE-500×750 utiliza el principio probado de extrusión cinética. Su estructura central incluye el bastidor, el cuerpo de la mandíbula móvil, el eje excéntrico, la placa de la mandíbula, la placa de palanca y el dispositivo de ajuste. Un motor eléctrico acciona el eje excéntrico a través de una correa en V, lo que hace que la mandíbula móvil realice oscilaciones periódicas complejas. Cuando la mandíbula móvil se acerca a la placa de la mandíbula fija, el material entre las dos placas de la mandíbula se tritura por compresión, división y flexión; cuando la mandíbula móvil se aleja de la placa de la mandíbula fija, el material triturado se descarga por el puerto de descarga en la parte inferior de la cámara de trituración bajo la acción de la gravedad. Este ciclo se repite para lograr la producción continua por lotes.

Características de rendimiento:

Capacidad de trituración potente y salida estable: Su abertura de alimentación de 500x750 mm permite un tamaño máximo de alimentación de 425 mm. Con una abertura de descarga ajustable dentro de un rango de 50-100 mm, su capacidad de procesamiento alcanza de 45 a 100 toneladas por hora. Este rango de salida es ideal para líneas de producción pequeñas y medianas, triturando eficientemente roca de mina a gran escala en partículas de tamaño mediano, proporcionando materia prima ideal para equipos de trituración secundaria posteriores.

Diseño estructural robusto y duradero: El bastidor de la máquina está soldado con placas de acero de alta calidad y aliviado de tensiones, lo que proporciona una resistencia y estabilidad mecánica excepcionales, capaz de soportar el inmenso impacto de la trituración. El componente de transmisión central, el eje excéntrico, está forjado con acero de aleación de alta resistencia (como 40Cr) y se somete a un tratamiento térmico preciso de enfriamiento y revenido, lo que garantiza un funcionamiento seguro a largo plazo bajo cargas pesadas.

Alta resistencia al desgaste y fácil mantenimiento: Las placas de trituración (placas de mandíbula) de las mandíbulas móviles y fijas están hechas de acero de alto manganeso ZGMn13. Este material se somete a un endurecimiento por trabajo cuando se somete a impactos y compresión intensos, lo que resulta en una superficie extremadamente dura y resistente al desgaste, lo que extiende significativamente la vida útil de las piezas vulnerables. Además, el equipo utiliza un sistema de lubricación de cojinetes centralizado, lo que permite al personal de mantenimiento acceder convenientemente a todos los puntos de lubricación utilizando una pistola de engrase, lo que mejora significativamente la seguridad y la comodidad. La placa de palanca no solo transmite fuerza, sino que también actúa como un "fusible". Cuando objetos irrompibles (como bloques de hierro) entran en la cavidad, la placa de palanca se rompe primero, protegiendo otros componentes centrales de daños.

Ajuste de descarga flexible y amplia aplicación: Al agregar o reducir el número de espaciadores entre la base de ajuste y la pared trasera del bastidor, el tamaño de la abertura de descarga se puede ajustar fácil y flexiblemente, controlando en última instancia el tamaño de partícula del producto para cumplir con diversos requisitos del proceso. Esto hace que la PE-500×750 sea adecuada para triturar una variedad de materiales duros y semiduros, incluyendo granito, basalto, cantos rodados de río, piedra caliza y mineral de hierro.

Especificación de la máquina trituradora de mandíbula:
